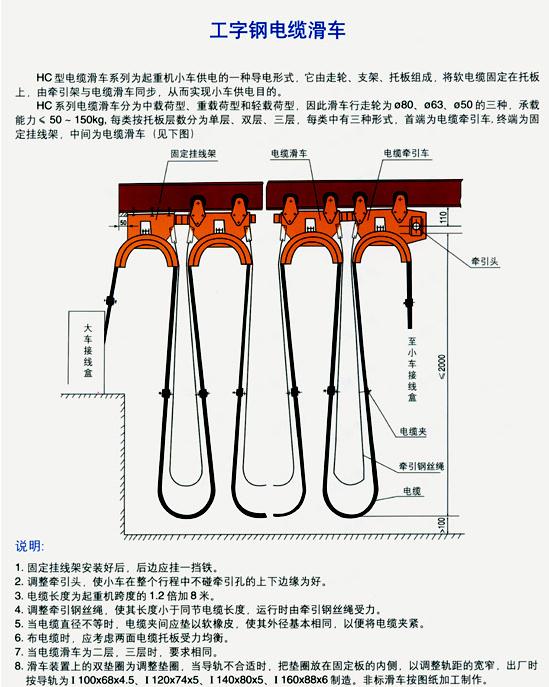

一、工字鋼電纜滑線應用說明
1、工字鋼滑車固定掛線架安裝好后，后邊應掛一擋板。
2、調整牽引頭，工字鋼滑車使小車在整個行程中不碰牽引孔的上下邊緣為好。
3、電纜長度為起重機跨度的1.2倍加8米。
4、調整牽引鋼絲繩，工字鋼滑車使其長度小于同節電纜長度，運行時由牽引鋼絲繩受力。
5、工字鋼滑車當電纜直徑不等時，電纜夾間應墊以軟橡皮， 使其外徑基本相同，以便將電纜夾緊。
6、布電纜時，應考慮兩面電纜托板受力均衡。
7、當電纜滑車為二層，三層時，要求相同。
8、工字鋼滑車裝置上的雙墊圈為調整墊圈，當導軌不合適時，把墊圈放在固定板的內側，以調整軌距的寬窄，出廠時按導軌為I 100*68*4.5、I 120*74*5、I140*80*5、I 160*88*6制造。非標滑車按圖紙加工制作。
二、電(dian)(dian)(dian)纜(lan)(lan)滑車系列為起重機小(xiao)車供電(dian)(dian)(dian)的一種導電(dian)(dian)(dian)形式，它(ta)由行走(zou)輪、支架、托板組成，將(jiang)軟(ruan)電(dian)(dian)(dian)纜(lan)(lan)固定在托板上，由牽(qian)引架與(yu)電(dian)(dian)(dian)纜(lan)(lan)滑車同步，從而實現電(dian)(dian)(dian)纜(lan)(lan)供電(dian)(dian)(dian)目的。

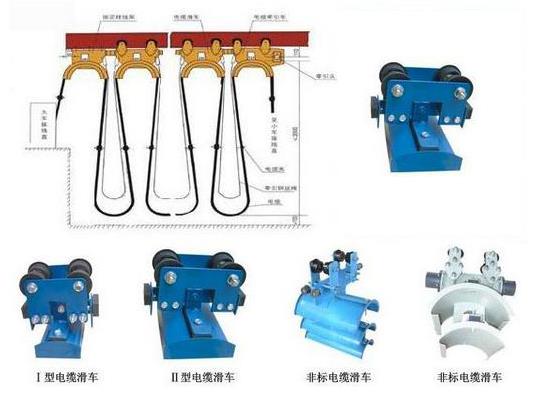

電(dian)纜滑(hua)車(che)分為(wei)中(zhong)載(zai)(zai)荷(he)型、重載(zai)(zai)荷(he)型和輕載(zai)(zai)荷(he)型，工字鋼電(dian)纜滑(hua)線因此行車(che)行走(zou)輪為(wei)￠86、￠73、￠55的三種，承載(zai)(zai)能力≤50-150kg每類按托(tuo)板層(ceng)數分為(wei)單(dan)層(ceng)、雙層(ceng)、三層(ceng)，每類中(zhong)有三種形式，首端為(wei)電(dian)纜牽(qian)引車(che)，終端為(wei)固(gu)定掛線架，中(zhong)間位電(dian)纜滑(hua)車(che)（見下(xia)圖）

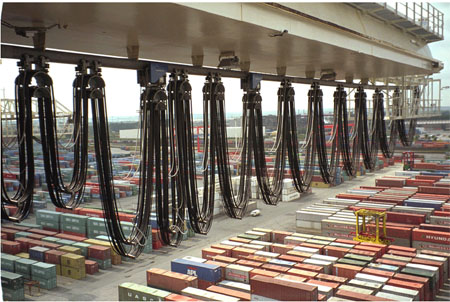

三、ZYGHC型系列工字鋼滑車裝置用于移動供電機械在移動中電纜的懸吊與移動，已廣泛應用于各類起重機械中。該裝置具有結構堅固。移動靈活。安全可靠等優點。
四、ZYGHC型工字鋼電纜滑車由牽收引滑車、電纜滑車、終端滑車三部分組成，工字鋼電纜滑線牽引滑車跟隨移動機械導纜（牽引）裝置，每個移動機械配1個，隨移動機械往返運行。中間電纜滑車將電纜懸掛在工字鋼軌道范圍內隨牽引滑車移動，兩端并裝有緩沖撞頭，滑車視移動長度不同而定數量。終端滑車固定在工字鋼導軌末端，一般每個移動機械設置1個。

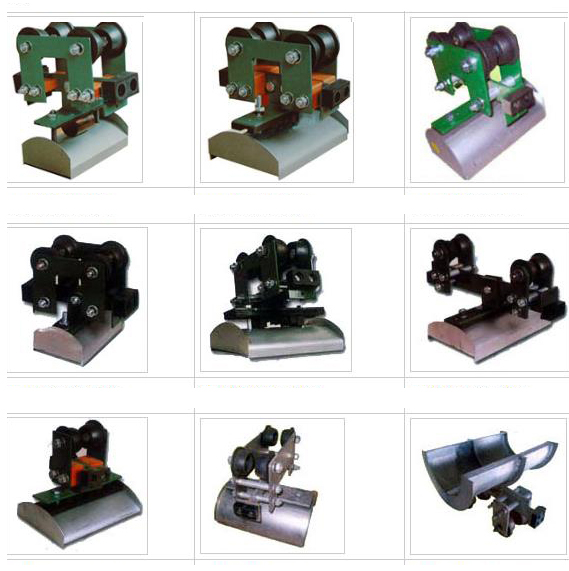

五、工字鋼電纜滑線系列滑車分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五種型號，工字鋼電纜滑線如用戶采用12#、14#、16#或更大號數工字鋼，可在訂貨時注明，本廠可成套供貨。
六、上海(hai)征原(yuan)電氣公(gong)司工(gong)字鋼電纜滑線(xian)電纜滑車裝(zhuang)置一般配置圖
