一(yi)、JGH型系(xi)列剛體滑觸(chu)線產品特點

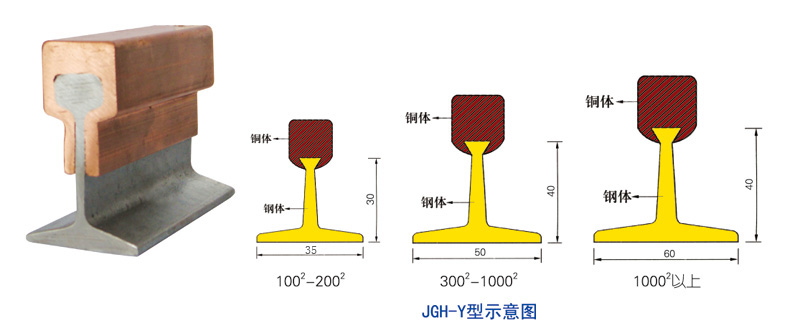

剛(gang)體(ti)滑觸線(xian)由梯形銅導軌(gui)、槽型鋼(gang)架，絕(jue)緣(yuan)氣組件(jian)(jian)以及(ji)外置電(dian)(dian)器等組件(jian)(jian)組合而(er)成。由于該產品具有電(dian)(dian)載流(liu)量大(da)，耐高溫、抗腐蝕的特點，因此被(bei)冶金(jin)、造船、港口(kou)等廣泛應(ying)用。
二、JGH型系列剛體滑觸(chu)線型號規(gui)格(ge)與載(zai)流(liu)量
|
型(xing)號
|
標稱截面
|
額定電壓(A)
|
重量(Kg/6m)
|
|
JGH-85
|
85
|
500
|
24.3
|
|
JGH-110
|
110
|
600
|
25.9
|
|
JGH-170
|
170
|
800
|
29.4
|
|
JGH-240
|
240
|
1000
|
46.1
|
|
JGH-320
|
320
|
1200
|
50.4
|
|
JGH-170Ⅱ
|
2x170
|
1300
|
53.9
|
|
JGH-240Ⅱ
|
2x240
|
1800
|
62.2
|
|
JGH-320Ⅱ
|
2x320
|
2200
|
68.8
|
|
注：滑(hua)觸線標準長度：6m，可根(gen)據用(yong)戶需求設置載流量，最(zui)大可達3000A以上。
|
|||
|
型號
|
標稱截面(mian)
|
額(e)定電(dian)壓(A)
|
重量(Kg/6m)
|
|
JGHI-10
|
85
|
500
|
24.3
|
|
JGHI-110
|
110
|
600
|
25.9
|
|
JGHI-170
|
170
|
800
|
29.4
|
|
JGHI-240
|
240
|
1000
|
46.1
|
|
JGHI-320
|
320
|
1200
|
50.4
|
|
JGHI-170Ⅱ
|
2x170
|
1300
|
53.9
|
|
JGHI-240Ⅱ
|
2x240
|
1800
|
62.2
|
|
JGHI-320Ⅱ
|
2x320
|
2200
|
68.8
|
|
注：滑(hua)觸(chu)線標準長度：6m，可根(gen)據(ju)用(yong)戶需求設置載流量，最大可達3000A以上。
|
|||
四、剛體(ti)滑觸線的(de)安裝
剛體滑(hua)(hua)觸線的具(ju)體安(an)裝方式，我(wo)公司將根(gen)據用(yong)戶設計要求及時(shi)提(ti)供詳細補充材料，現就上部滑(hua)(hua)觸式通常安(an)裝順(shun)序簡述如(ru)下：

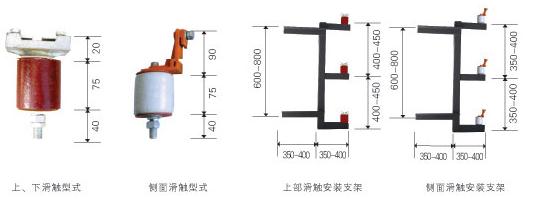

1)安裝支架
原則(ze)上支架應(ying)與行(xing)車路軌垂直(zhi)安(an)裝，所有支架應(ying)與行(xing)車路軌保持水平(ping)。安(an)裝間距為2m一套。為了保證剛(gang)體滑線的整體直(zhi)線，要求(qiu)支架安(an)裝縱向(xiang)誤差不(bu)得超出1cm，橫向(xiang)誤差不(bu)超過2cm。
2）安(an)裝方式
滑觸線的安裝方式分為(wei)上面滑觸、下面滑觸和側面滑觸三(san)種(zhong)，通常采用上面滑觸。
滑觸線(xian)的安裝支架一(yi)般為1.5-2米一(yi)個，特(te)殊(shu)情況亦可(ke)采取加強措施，適當擴(kuo)大(da)距離(li)，三根滑觸線(xian)之間(jian)(jian)的相(xiang)間(jian)(jian)距離(li)為400mm，如為低阻抗(kang)滑觸線(xian)，相(xiang)間(jian)(jian)距離(li)可(ke)擴(kuo)大(da)到450mm。
3）安裝絕緣子組件(jian)
將絕(jue)緣(yuan)子組件固定在支架(jia)的(de)預留間隙孔上，確保絕(jue)緣(yuan)子整(zheng)體直線。
4）連接滑線
將剛體滑(hua)(hua)觸線兩(liang)端用連接(jie)(jie)專用夾板固定，擰緊(jin)螺絲，保(bao)證滑(hua)(hua)線接(jie)(jie)頭(tou)處平(ping)整(zheng)即可，滑(hua)(hua)線連接(jie)(jie)夾板長(chang)度為(wei)18~22cm，連接(jie)(jie)后接(jie)(jie)頭(tou)間(jian)隙為(wei)3-5(mm)。

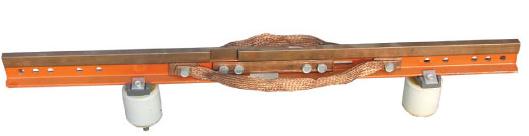

5）安裝(zhuang)溫度補償裝(zhuang)置
為了防止剛體因溫(wen)度(du)(du)變化(hua)引(yin)起的膨脹(zhang)，一般剛體滑(hua)線(xian)都設計溫(wen)度(du)(du)補償裝置，本廠將按(an)設計要(yao)求特別制作。安裝時將溫(wen)度(du)(du)補償裝置直(zhi)接固定于兩剛體滑(hua)線(xian)之間，為保證剛體滑(hua)線(xian)在溫(wen)度(du)(du)變化(hua)的情(qing)況下進行伸(shen)縮，結合現場溫(wen)度(du)(du)，調節好膨脹(zhang)間隙(xi)。
6）檢(jian)修隔離裝置
檢(jian)修隔離裝(zhuang)置采用環氧樹指絕緣板制成，安裝(zhuang)位置根(gen)據廠方(fang)要求確(que)定，安裝(zhuang)方(fang)法和(he)滑線連接(jie)相同，接(jie)好后，保證滑線接(jie)頭(tou)和(he)膠木(mu)平整即可。
7）輔助電纜固(gu)定夾安裝(zhuang)
輔助電纜(lan)固定夾一般應(ying)安裝(zhuang)在滑線內側。
8）供電端子安裝
供(gong)(gong)(gong)電(dian)(dian)端(duan)子應安裝(zhuang)在剛體滑線的(de)連(lian)接(jie)處(chu)，正常采用中(zhong)間供(gong)(gong)(gong)電(dian)(dian)、兩端(duan)供(gong)(gong)(gong)電(dian)(dian)或三處(chu)供(gong)(gong)(gong)電(dian)(dian)方式。
用(yong)戶安(an)裝如采用(yong)側面滑觸方(fang)式，本(ben)公司將隨時提(ti)供(gong)詳(xiang)細材(cai)料加以補充說明，并(bing)派員指(zhi)導安(an)裝。
五、剛體滑觸線配置
1、剛體滑(hua)觸線每根標準(zhun)長度為6米，每根配絕緣子3套(tao)、連(lian)接夾板1付。
2、集電器、供電器、檢修段(duan)、膨(peng)脹段(duan)（100米以內(nei)不考慮(lv)），支架按(an)客戶需(xu)求配置。
