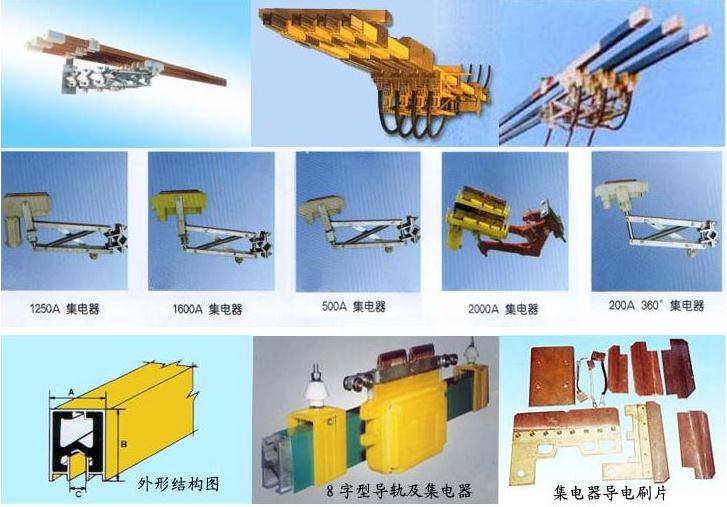

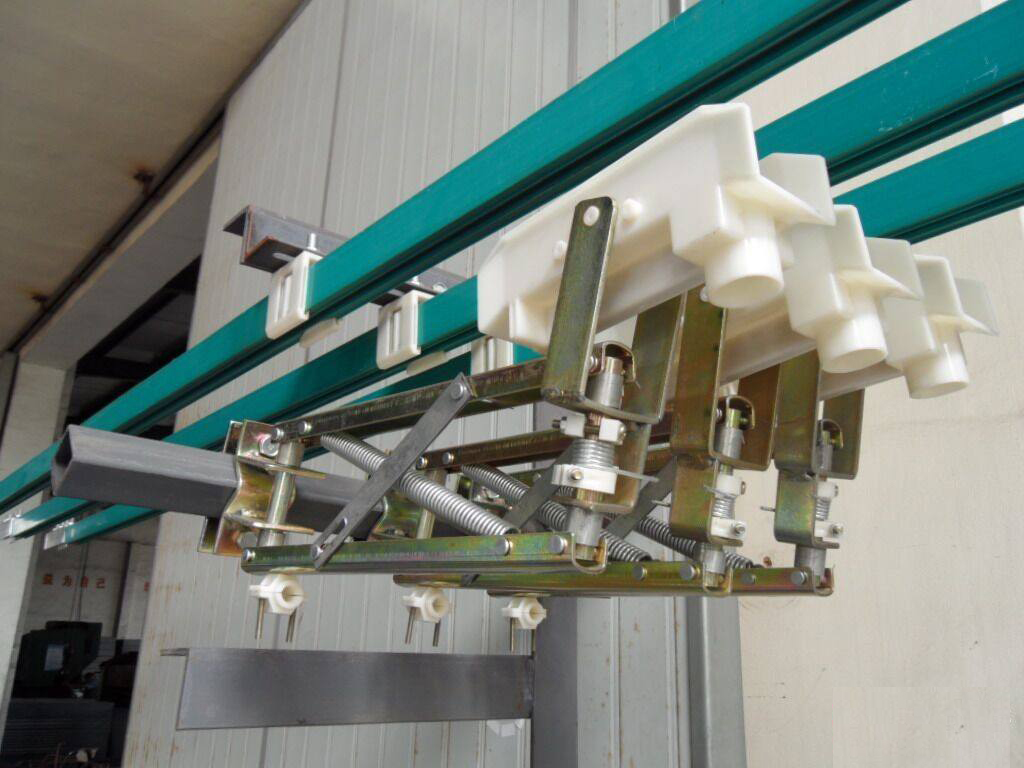

一、HXPnR-HD、HXPnR-HD8 、HXPnR-HD加(jia)厚系(xi)列(lie)單極組合式(shi)三相制(zhi)、四線制(zhi)、五線制(zhi)滑觸線由(you)H型鋁(lv)合金本體導軌(gui)加(jia)壓V型不銹鋼滑接帶、PVC絕緣外(wai)殼、外(wai)置式(shi)集(ji)電器(qi)以及懸吊、固定等(deng)(deng)組件組合而成。該產(chan)品以其設計(ji)新穎(ying)、結構合理、維(wei)護(hu)方便、防(fang)腐防(fang)塵性能(neng)、使用安全(quan)等(deng)(deng)特點(dian)被廣泛地應用于電流較(jiao)(jiao)大、使用頻率較(jiao)(jiao)高、運(yun)行速度快(kuai)和環境較(jiao)(jiao)差(cha)的場合。
二、單極安全滑觸線(xian)型號規格
|
HXPnr-H、HXPnR-H8 系列單級組合式(shi)滑(hua)觸線 The series of HXPnR-H8 monopole assembled busbars |
|||||
|
型號規格 Type&spec |
滑觸線截面尺(chi)寸(cun)（mm）Busbar size (mm) |
載流量（A） Current（A） |
適(shi)配外置式集電器(qi) Suitable current collector |
||
|
A |
B |
C |
|||
|
HXPnR-H-160/150 |
24.0 |
31.0 |
8.0 |
150 |
HJD-150A |
|
HXPnR-H-185/250 |
24.0 |
31.0 |
8.0 |
250 |
HJD-250 A |
|
HXPnR-H-250/320 |
32.0 |
40.0 |
10.0 |
400 |
HJD-320 A |
|
HXPnR-H-300/500 |
32.0 |
40.0 |
10.0 |
600 |
HJD-500 A |
|
HXPnR-H-500/800 |
32.0 |
40.0 |
10.0 |
800 |
HJD-800 A HJD-500 A |
|
HXPnR-H-800加厚 |
38.0 |
46.0 |
10.0 |
500/800 |
HJD-800 A |
|
HXPnR-H-900/1000 |
32.0 |
40.0 |
10.0 |
1000 |
HJD-1000 A |
|
HXPnR-H-1250A |
32.0 |
40.0 |
1.00 |
1250 |
HJD-1250 A |
|
HXPnR-H-1500 A |
85 |
60 |
15 |
1500 |
HJD-1500 A |
|
HXPnR-H-2000 A |
91.7 |
55 |
15.6 |
2000 |
HJD-2000 A |
|
HXPnR-H-2500 A |
91.7 |
55 |
15.6 |
2500 |
HJD-2500 A |
|
注：1、滑觸線(xian)標準長度：6m。2、HXPnR-H與HXPnR-H8 以及HXPnR-H加厚(hou) 性能相同，幾何形(xing)狀(zhuang)和(he)集電方式不同。 3、HXPnR-H型(xing)有鋁(lv)合金和銅體兩種材料的(de)滑線。 Nore：1、Standard busbar length：6m. 2、Same performance different dimension. 3、HXPnR-H type trolly line of alloy Aland Copper |
|||||
