ZYGHC型(xing)工字鋼電纜滑車(che)系列(lie)為起重機小車(che)供電的(de)(de)一種(zhong)導電形式(shi)。它有走輪(lun)、支架、托板(ban)組(zu)成，將(jiang)軟電纜固定在(zai)托板(ban)上，由牽引架與(yu)電纜滑車(che)同步，從而實現小車(che)供電的(de)(de)目的(de)(de)。

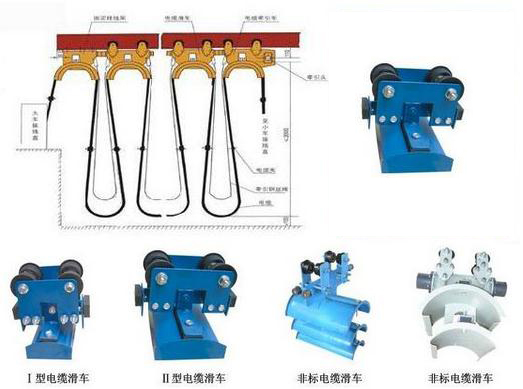

ZYGHC型(xing)工字(zi)鋼電纜滑車(che)(che)(che)系列(lie)(lie)分(fen)(fen)為(wei)(wei)中載荷(he)型(xing)、重載荷(he)型(xing)和輕載荷(he)型(xing)，因(yin)此滑車(che)(che)(che)行走輪為(wei)(wei)Φ80、Φ63、Φ50的三種。承載能(neng)力<50~150kg，每(mei)類按托板(ban)層(ceng)數分(fen)(fen)為(wei)(wei)單層(ceng)、雙層(ceng)、三層(ceng)，每(mei)類中有三種形式。首端為(wei)(wei)電纜牽(qian)引車(che)(che)(che)，終端為(wei)(wei)固定(ding)掛線架(jia)，中間為(wei)(wei)電纜滑車(che)(che)(che)，該(gai)系列(lie)(lie)滑車(che)(che)(che)分(fen)(fen)Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五種型(xing)號(hao)，如用戶采用12#、14#、16#或(huo)更大號(hao)數工字(zi)鋼，可在訂貨(huo)(huo)時注(zhu)明，本公(gong)司可成(cheng)套供貨(huo)(huo)。

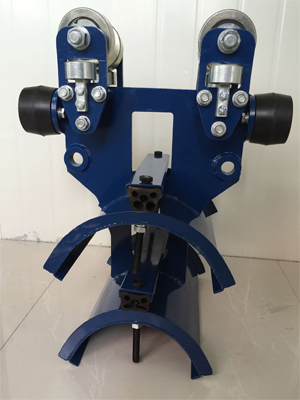

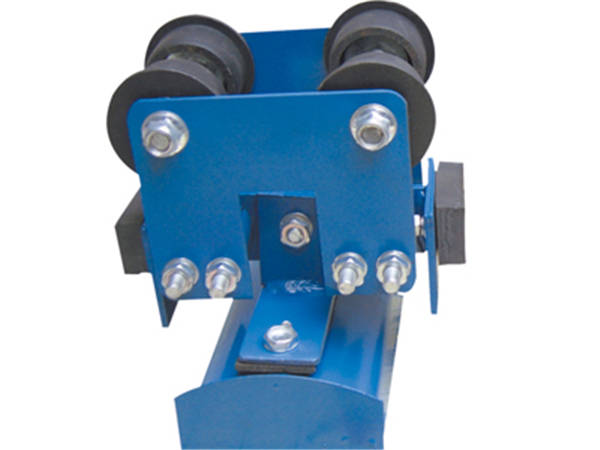

防爆工字鋼電纜滑車產品圖片

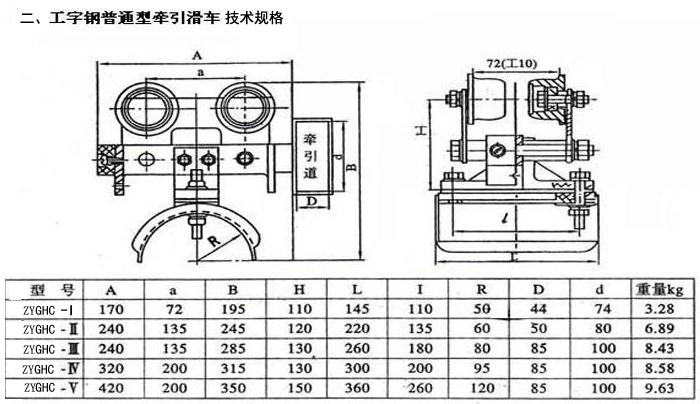

一、工字鋼電纜滑車規格(ge)參數(shu)
|
型(xing)號(hao) |
A |
a |
B |
I |
L |
l |
R |
重量(liang)kg |
|
ZYGHC-Ⅰ10# |
170 |
72 |
195 |
110 |
145 |
110 |
50 |
2.84 |
|
ZYGHC-Ⅱ10# |
240 |
135 |
245 |
120 |
220 |
135 |
60 |
5.88 |
|
ZYGHC-Ⅲ10# |
240 |
135 |
285 |
130 |
260 |
180 |
80 |
7.09 |
|
ZYGHC-Ⅳ10# |
320 |
200 |
315 |
130 |
300 |
200 |
95 |
7.33 |
|
ZYGHC-Ⅴ10# |
420 |
200 |
350 |
150 |
360 |
260 |
120 |
8.35 |
三、工字鋼電纜(lan)滑(hua)車安裝說(shuo)明
1、固定掛線架(jia)安裝好后，后邊(bian)應焊一(yi)擋鐵。
2、調整牽(qian)引頭，使小車在整個行程中不碰牽(qian)引孔的上下邊緣為好。
3、電(dian)纜長(chang)度為起(qi)重(zhong)機(ji)跨(kua)度的1.2倍加8米。
4、調整牽引鋼絲繩(sheng)(sheng)，使其長度小(xiao)于(yu)同節電纜長度，運行時由牽引鋼絲繩(sheng)(sheng)受力(li)。
5、當電(dian)纜(lan)(lan)直徑(jing)(jing)不等(deng)時，電(dian)纜(lan)(lan)夾(jia)間墊以(yi)軟橡皮，使其外(wai)徑(jing)(jing)基
本相(xiang)同，以(yi)便(bian)將電(dian)纜(lan)(lan)夾(jia)緊。
6、布電纜時，應(ying)考(kao)慮兩面電纜托(tuo)板受力均衡。
7、當電纜滑車為二層、三(san)層時，要求相(xiang)同。
8、滑車裝置(zhi)上(shang)的雙墊(dian)圈為調整墊(dian)圈，當導軌不合適時，把墊(dian)圈放在固定板的內側(ce)，以調整軌距的寬窄，出(chu)廠(chang)時按導軌①160×88×6、②140×80×6、③120×74×6、④100×68×6、I180×94×6.5制(zhi)造。
非標滑車按圖紙加(jia)工制(zhi)作。
四、附(fu)：常(chang)規(gui)工字鋼(gang)規(gui)格(ge)表
|
型(xing) 號 |
尺(chi)寸（毫米） |
截面面積 （厘米2） |
理論重量(liang) （公(gong)斤/米） |
||||
|
h |
b |
d |
t |
r1 |
|||
|
10 |
100 |
68 |
4.5 |
7.6 |
3.3 |
14.3 |
11.2 |
|
12.6 |
126 |
74 |
5 |
8.4 |
3.5 |
18.1 |
14.2 |
|
14 |
140 |
80 |
5.5 |
9.1 |
3.8 |
21.5 |
16.9 |
|
16 |
160 |
88 |
6 |
9.9 |
4 |
26.1 |
20.5 |
|
18 |
180 |
94 |
6.5 |
10.7 |
4.3 |
30.6 |
24.1 |
|
20a |
200 |
100 |
7 |
11.4 |
4.5 |
35.5 |
27.9 |
|
20b |
200 |
102 |
9 |
11.4 |
4.5 |
39.5 |
31.1 |
|
22a |
220 |
110 |
7.5 |
12.3 |
4.8 |
42 |
33 |
|
22b |
220 |
112 |
9.5 |
12.3 |
4.8 |
46.4 |
36.4 |
上海征原可(ke)以為您定制：各種規格(ge)、各種型號的工字鋼電纜滑車；單層、雙層、三層的工字(zi)鋼電纜滑車；重型、輕型、非標等各種工字鋼(gang)電纜滑車；各種規格的防爆的(de)工字鋼電纜滑車(che)，歡迎您來人或來電咨詢：、、選購。
